3D-APT|三次元アトムプローブトモグラフィー分析

Sidebar Image

分析概略


3D-APTは高感度の三次元空間イメージングと組成分析を提供するナノスケールの分析手法です。3D-APTはTEM/STEMに近い空間分解能を持ちながら、組成分析はTEM/STEMよりも高感度になります。EAG LaboratoriesのCAMECA社LEAP5000XRはUVアシスト機能があり一部の絶縁体サンプルも分析可能です。

※ 3D-APT(三次元アトムプローブトモグラフィ:3D-Atom probe tomograph)



対象分野


半導体・エレクトロニクス・自動車・航空宇宙・鉄鋼・先端材料・エネルギー・メディカルデバイス



対象試料の事例


  • 化合物半導体・パワー半導体・FinFET・PMOSキャップ層・3D-NANDの三次元構造分析
  • 湾曲・不均一な結晶流界の三次元構造解析
  • リチウムイオン電池などの軽元素分析(Be、B、Li、C、Al)
  • 合金(Al7075・形状記憶合金・チタン)などの組成と析出物分析
  • LED・FinFET・3D-NADA・リチウムイオン電池の表面コーティング用の低濃度ドーパント分析

原理/特徴


3D-APTは試料をFIB-SEMで頂点の半径を約100nmほどの円錐形のプローブ形状に加工します。加工されたプローブ形状の試料は25〜80Kの極低温に冷却された状態でイオンビームまたはパルスレーザーによって電界蒸発させ原子レベルの分析を行います。

  • 空間分解能:最大0.3nm
  • CAMECA社 LEAP5000XR(UVレーザー機能付属)
  • 高質量分解
  • 同位体分析が可能

FIB-SEMでの3D-APT試料作製プロセス

FIB-SEMでの3D-APT試料作製プロセス

分析事例

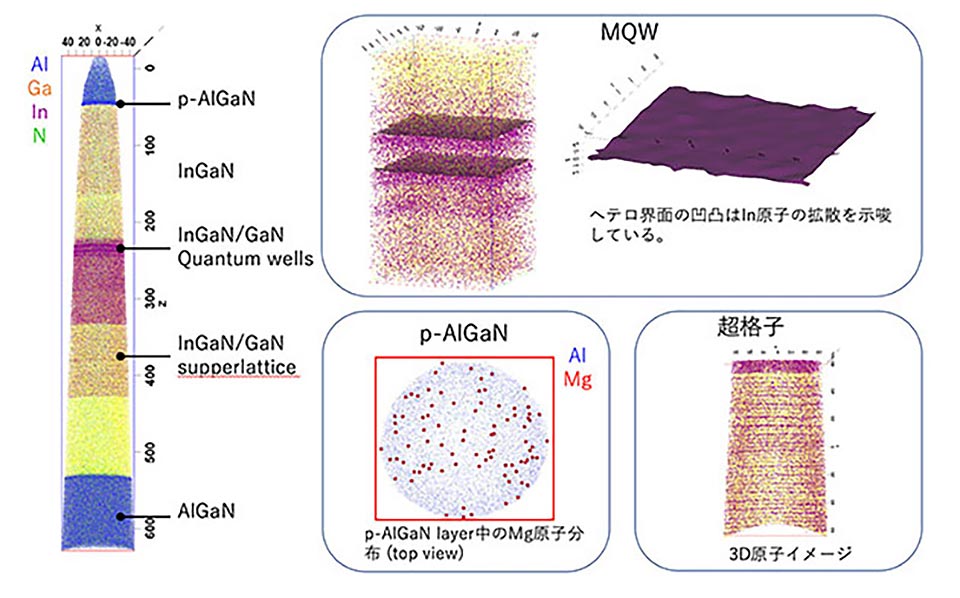

Micro LEDのエピタキシャル膜構造分析
クリックして拡大

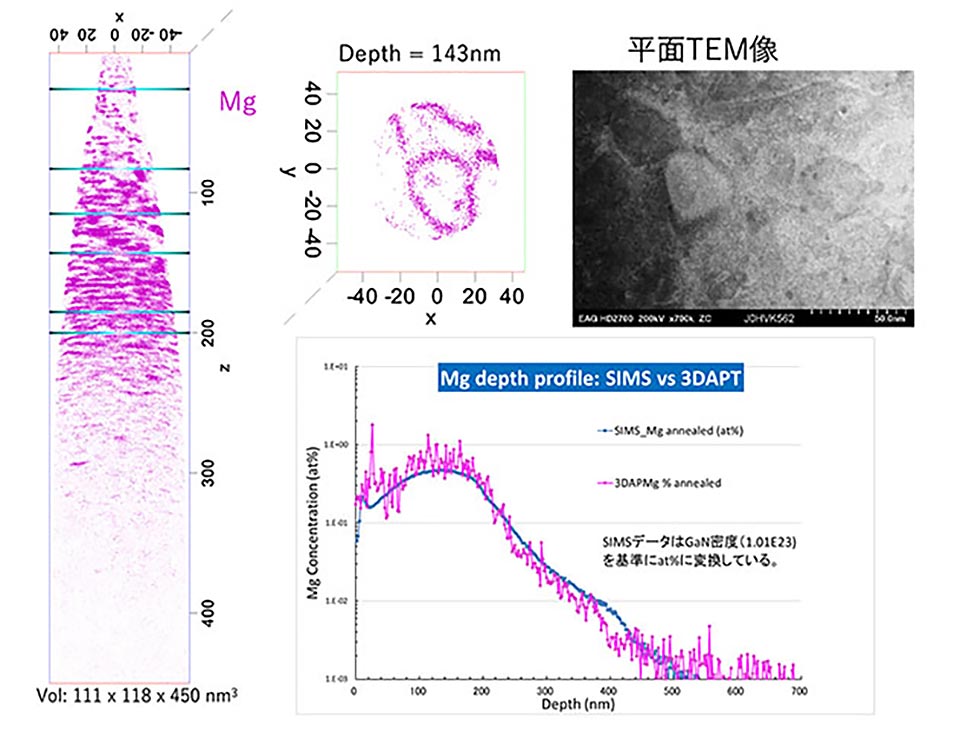

GaNのMg偏析分布(Mgドープ)
クリックして拡大

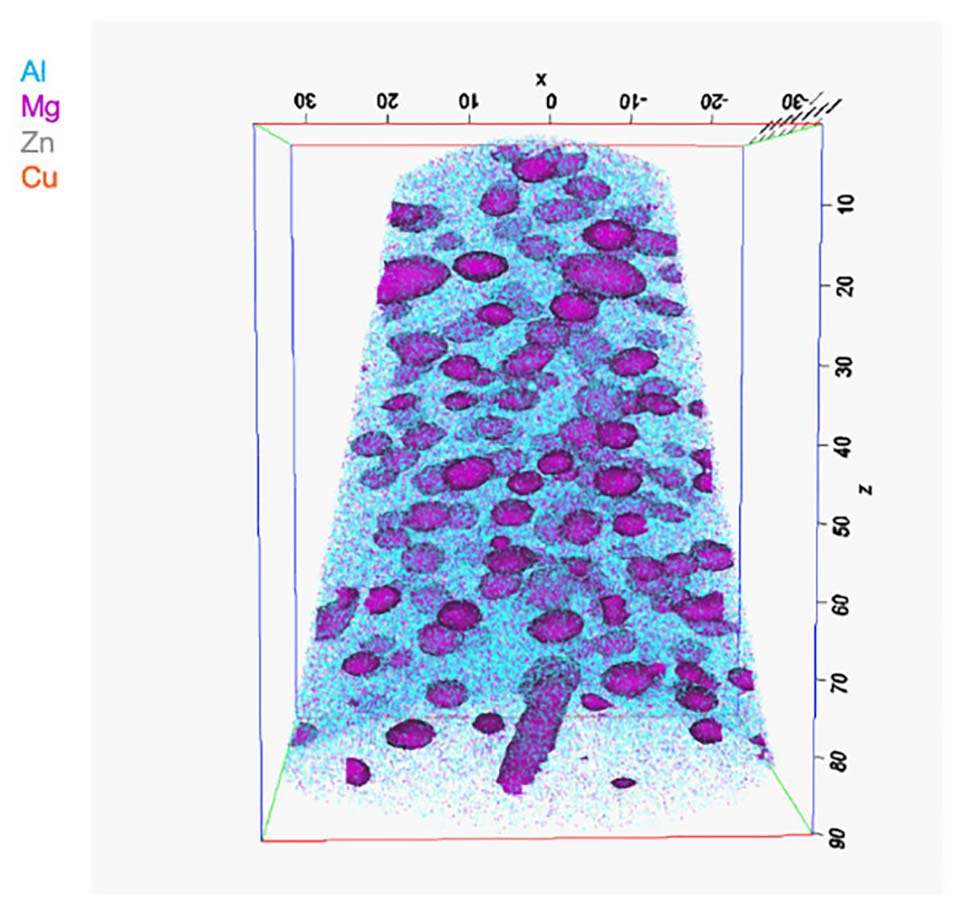

Al合金(Al7075)のMg、Zn、Cu分布分析
クリックして拡大

Micro LEDのエピタキシャル膜
構造分析

GaNのMg偏析分布
(Mgドープ)

Al合金(Al7075)のMg、Zn、Cu分布分析
