分析概略


AFM/SPM(Atomic Force Microscopy/Scanning Probe Microscopy:原子間力顕微鏡/走査型ブローブ顕微鏡)はプローブ(探針)で試料表面を走査しながら試料表面とプローブ先端間に働く相互作用を利用して、試料表面の凹凸情報を基本として原子に近い解像力で3Dトポグラフィー像を取得する技術です。また、磁気・摩擦などのさまざまな物理情報を3Dトポグラフィー像に反映することができます。

*各分析手法の分析深さSMART Chartからご覧いただけます。

対象分野


半導体・エレクトロニクス・自動車・航空宇宙・鉄鋼・先端材料・エネルギー・メディカルデバイス

主要分析モード


分析モード 特徴

STM
(走査型トンネル顕微鏡)

先鋭な探針の先端と試料表面間に流れるトンネル電流を計測することで、原子スケールオーダーで表面形状の3次元画像情報を得ることができる。トンネル効果を利用したものなので、絶縁性試料には適さない。Wや Pt-Irなどの金属性の探針が用いられる。

AFM
(原子間力顕微鏡)

探針の先端と試料表面間に作用する原子間力を計測することで表面形状の3次元画像情報が得られる手法である。探針の先端が原子スケールレベルで先鋭ならば、STMと同様に原子スケールレベルの分解能を得ることも可能である。試料の導電性には関係なく、どんな試料表面でも調べることができる。

プローブは、弾性的な板バネの先端に先鋭な探針がついたものが用いられる(カンチレバーと呼ばれている)。原子間力をカンチレバーの変位に反映させて表面形状情報を得る仕組みである。測定モードを大別すると、探針を試料に接触させるコンタクトモード、カンチレバーの共振周波数付近で振動させて試料に周期的に接触させるタッピングモード、そして接触させないノンコンタクトモードの3種類に分けられる。これらは試料の性質によって使い分けられる。また、原子間力以外の信号を得る場合などに使い分けられる。AFMでは試料にダメージの少ないタッピングモードが標準的に使われている。

MFM
(磁気力顕微鏡 )

磁性膜をコートした探針を振動させながら試料表面を走査し、試料磁界との磁気的作用によるカンチレバーの振動や位相変化からにより磁気力を画像化する手法である。

KFM
(ケルビン力顕微鏡)

導電性プローブを振動させながら試料と探針間に交流電圧を印加し静電引力によるカンチレバーの変位を調べて表面電位の変化を調べる手法である。ノンコンタクトモードが使用される。

FFM
(摩擦力顕微鏡)

カンチレバーで試料を走査した際に、試料と探針間に働く摩擦力によってカンチレバーにねじれが生じることを利用して、摩擦力を画像化する手法である。コンタクトモードが使用される。形状ではわからない硬さなどの材質の違いがわかる。

SCM
(走査型静電容量顕微鏡)

極薄酸化膜が形成されている半導体表面に導電性プローブを接触させ、交流電圧を印加して静電容量の変化を調べることでキャリア分布の二次元分布を得る手法である。

SSRM
(走査型広がり抵抗顕微鏡)

半導体表面に導電性プローブを接触させ、バイアス電圧を印加することによって得られる電流を調べることで抵抗分布を得る手法である。抵抗値からキャリア分布の二次元分布が得られる。SCMより更に微小な領域の測定が可能で、直接電流を測定するのでキャリア濃度としての精度が高い。

原理/特徴


  • 定量分析
  • ~300mmウエハまで対応
  • 原子スケールに近い高分解能
  • 導電体・絶縁体に対応

分析事例

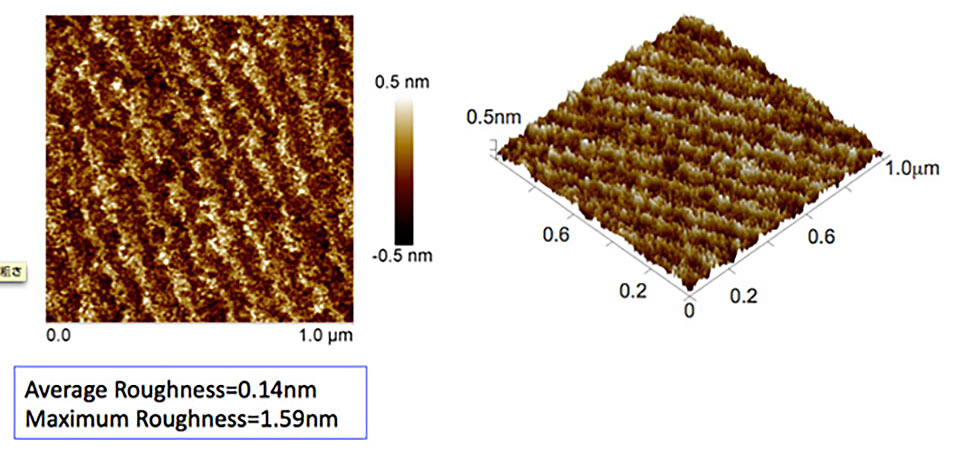

AFM/SPM:サファイア基板の表面粗さ分析
クリックして拡大

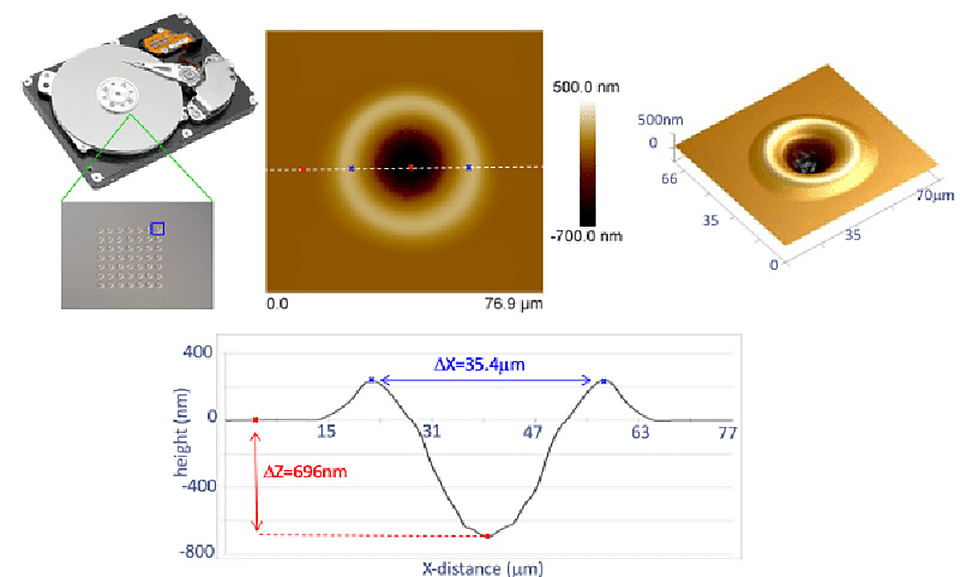

AFM/SPM:HDD・プラッタのランディングゾーン(ヘッドが停止する箇所)の形状測定
クリックして拡大

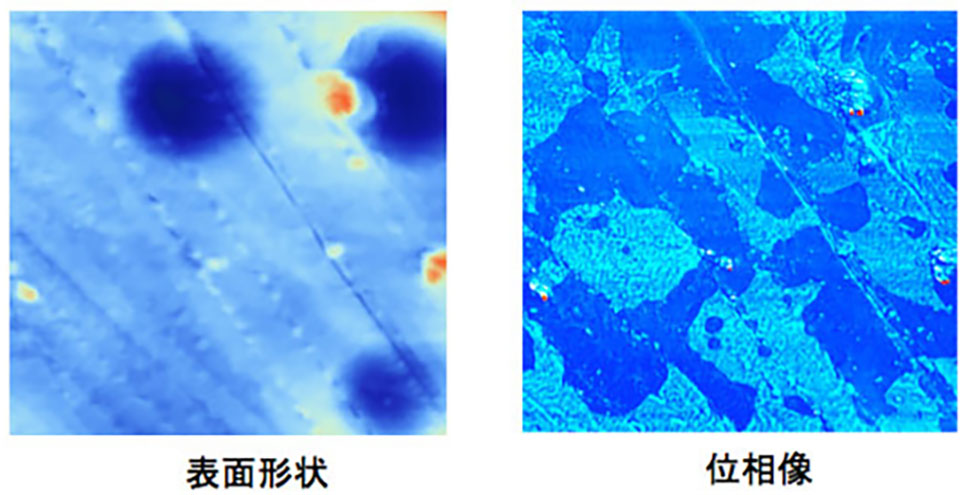

AFM/SPM:カテーテル(ヒルドゲルコーティング)形状・位相差像比較ピンセル方式
クリックして拡大

AFM/SPM:サファイア基板の表面粗さ分析

AFM/SPM:HDD・プラッタのランディングゾーン(ヘッドが停止する箇所)の形状測定

AFM/SPM:カテーテル(ヒルドゲルコーティング)形状・位相差像比較
