分析概略


GDMS(Glow Discharge Mass Spectrometry:グロー放電質量分析) は微量不純物(ppm-ppb wt)の評価に適した手法で、周期表上の安定同位体を持ちガス成分(*)を除くほとんどの元素を同時測定する事ができます。試料は導電性を持つものが好ましいですが、EAG Laboratoriesでは導電性試料だけではなく、半導体・絶縁物を安定に測定できる技術を保有しており、酸化物・窒化物・炭化物の中の不純物分析が可能です。

*ガス成分(水素(H)・炭素(C)・窒素(N)・酸素(O)のバルク分析はIGA分析の併用を推奨します。
*各分析手法の分析深さSMART Chartからご覧いただけます。

対象分野


半導体・エレクトロニクス・自動車・航空宇宙・鉄鋼・先端材料・エネルギー・メディカルデバイス

対象試料の事例


  • 高純度金属
  • 合金
  • カーボン及び黒鉛製造品
  • 各種半導体材料、パワーデバイス
  • 酸化物・炭化物・窒化物・硫化物等のセラミックス
  • 太陽電池用シリコン
  • レアメタル・レアアース
  • 主成分不確定な未知の材料
  • 二次電池正極材原材料

原理/特徴


固体試料を陰極としてグロー放電を用いて試料表面をスパッタし、放出された中性粒子をプラズマ内のArや電子との衝突によってイオン化させます。

  • 周期律上で安定同位体を持つ殆どの元素(Li-U)の測定が可能
  • 多くの元素に対し、ppb-%レベルの測定が可能
  • マトリックス効果が小さく、標準試料の無い未知の材料でも定量分析に近い半定量分析が可能
  • 粉末、ワイヤー、薄膜等、様々な形態でも補助材料を用いる事で直接測定が可能
  • 導電性を確保する事で、半導体材料や絶縁物でも直接測定が可能

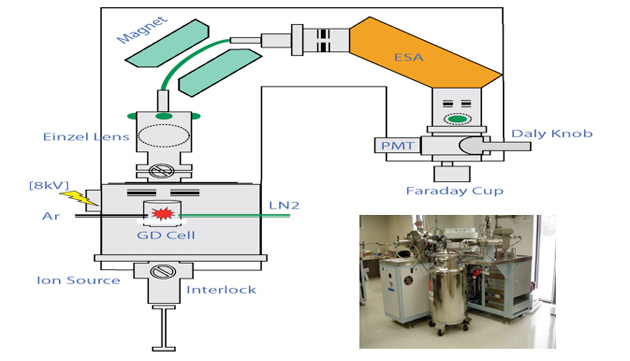

装置構成


装置構成

分析に適した試料量/形状


  • 推奨量:約3g以上
  • 形状:バルク・粉末・不定形・ピン形状

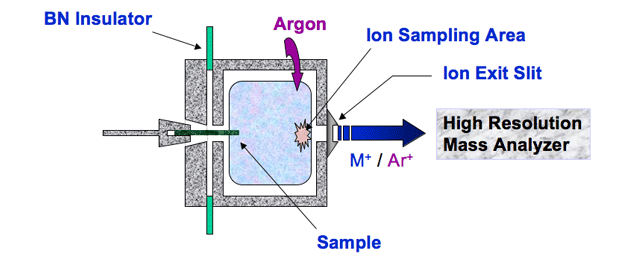

ピンセル方式


  • ピンセル方式スパッタ領域全てを見る事が出来るため、バルクとしての試料情報を得るのに適しているピンセル方式

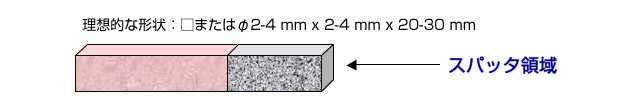

ピンセルに適した形状

ピンセルに適した形状

  • 酸化物は試料を固定するためにTaスプーンを使用します。そのため、Taの測定はできません。また、Taスプーンの試料前処理作業が必要になります。

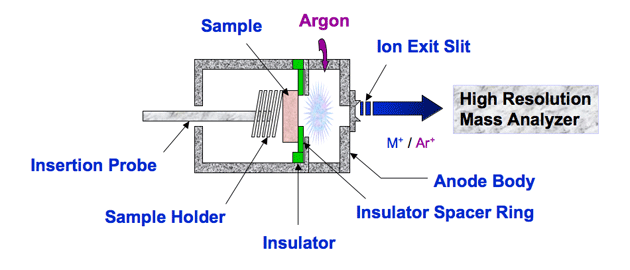

フラットセル方式


  • 薄いフイルム状や平らな表面のサンプルに効果的
  • 粉末はフラットセルに固定し分析
  • 基板上の薄膜も分析可能(最低数umの厚さが必要)
  • 深さ方向分析が可能

ピンセル方式

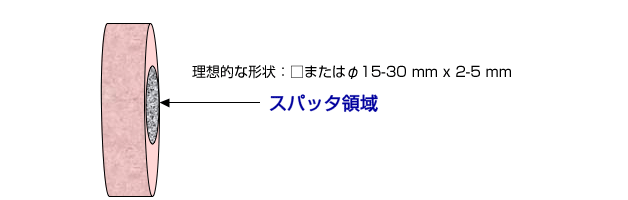

フラットセルに適した形状

ピンセル方式フラットセルに適した形状ピンセル方式 理想的な形状

ダウンロード


技術資料

アプリケーションノート:
太陽光発電 (PV) グレードの CdTe/CdS 粉末の元素測定
